Micromodule
200W 2 voies Éclairage / Variation / Volet
Réf : MULTISWITCH_1
3 modes sélectionnables :
2 x OnOff
1 x Variateur + 1 x OnOff
1 x Volet
Je suis un :
Racontez-nous.
Parlez nous de votre projet, nous vous contacterons le plus rapidement possible.
Vous n’avez pas encore de compte ? Cliquez ici pour vous inscrire.
Spécifications
-
- Puissance max : 200W AC
- Zero Crossing : Oui
- Section Fil : 1,5 mm² rigide
- Température : -5°C / +35°C
- IP : 20
Fonctionne avec le Edge Computer Polynhome et l’application Polynhome iOS/Android.
13mm d’épaisseur, rénovation facile
Suivi de consommation
Connexion Zigbee
Fonctionnalités & branchements
On/Off
Fonctionnalités
-
- Deux zones d’éclairages indépendantes (chambre/dressing, bureau 1/2, etc.)
- Associer aux capteurs/commande Polynhome pour un éclairage intelligent :
- En cas de présence lorsque la luminosité est basse
- À l’ouverture d’une porte
- Extinction générale avec une scène “je pars / mode nuit”
- Éclairage avec minuterie, par groupe, par scène & automatismes
Schémas de câblage
200W à répartir sur les 2 canaux.
Coupe circuit 10A maxi obligatoire (type C10).
Variateur + On/Off
Fonctionnalités
-
- Deux zones d’éclairages indépendantes (chambre/dressing, bureau 1/2, etc.)
- Associer aux capteurs/commande Polynhome pour un éclairage intelligent :
- En cas de présence lorsque la luminosité est basse
- À l’ouverture d’une porte
- Extinction générale avec une scène “je pars / mode nuit”
- Éclairage tamisée avec une scène “soirée / réveil”
- Plage de variation réglable pour LED et transformateur
- Éclairage avec minuterie, par groupe, par scène & automatismes

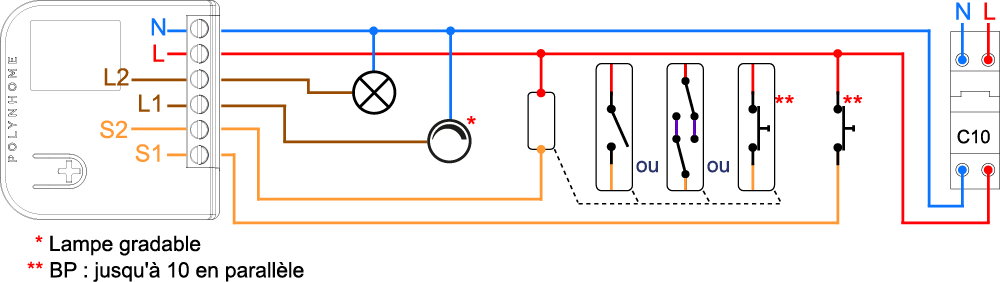

Schémas de câblage
Ce mode dispose de 1 canal de contrôle de variateur et de 1 canal On/Off.
200W à répartir sur les 2 canaux.
Coupe circuit 10A maxi obligatoire (type C10).
Volet
Fonctionnalités
-
- Économie d’énergie en fonction des saisons, conserve la chaleur ou la fraîcheur
- Simulation de présence
- Pilotage en pourcentage
- Automatisation des volets à l’aube et au crépuscule
- Contrôle par groupe avec plusieurs modules Polynhome
- Calibration automatique en 1 clic
Schémas de câblage
Coupe circuit 10A maxi obligatoire (type C10).
Deux types de branchement :
– Sans phase : reporte la position en pourcentage.
– Avec phase (ex: Bubendorff) : reporte les positions ouvertes, fermées et arrêt. (mode à activer depuis l’application)
Notice
